SPPNet





1. Intro

• 기존에서는 고정된 크기의 이미지를 input으로 받았음
  1. 왜? : FC layer에서 고정길이 벡터만 받을 수 있기 때문
  2. 문제점? : 크기가 다 다른 이미지를 한 사이즈로 통일해버리기 때문에 이미지의 왜곡이나, 아래 사진과 같이 잘리거나 이미지가 고장남.
  3. 하지만? : 사실 FC layer에 들어가기 전까지는 사이즈가 제각각 이어도 괜찮음
  4. 그래서? : 이번 논문에서는 이러한 문제점을 보완한 “Saptial Pyramid Pooling layer”를 설명.



  ※ CNN이 고정된 입력 크기를 필요로 하는 이유
  • CNN은 Convolutional layer + fc layer로 이루어져 있음
  • 이때 conv의 경우, sliding window 방식으로 이동하기 때문에 이미지 크기를 신경쓰지 않아도 모든 크기의 feature map을 생성함 (옆으로 이동하면서). 따라서 고정이 필요없음
  • 반면 fc의 경우, 정의된 법칙에 따라 고정 크기/길이가 input으로 들어와야 함.
  • 따라서, CNN 제약은 FC에서만 발생함.
  • (그래서 논문에서는 conv + spatial pyramid pooling + fc layer)의 순서로 진행함.

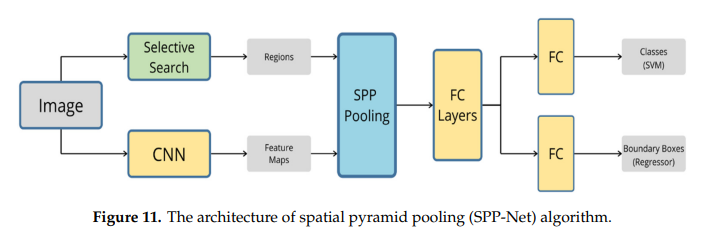

2. Overall architecture

1. Selective Search
   1. input image를 가지고 selective search 진행
   2. image 안에 객체가 있을법한 후보군들을 2000개 선정함

2. CNN
   1. input image 한 장을 그냥 CNN 구조에 넣어버림 (conv+pooling의 반복 구간)
   2. CNN 계층 반복하다가 마지막 부분에서의 풀링을 SPP pooling으로 바꿔버림

3. SPP Pooling
   1. 앞에서 추출한 2000개의 영역을 가져옴.
   2. 이후, 4*4 , 2*2, 1*1 크기의 max pooling을 진행함.
   3. 진행해서 1차원 벡터 크기로 이어 붙여줌
   4. 그렇게 되면 총 21개의 bin이 나옴. (고정크기의 벡터가 될 것임

4. 이후 얘네를 FC layer에 집어넣음. (가중치 o)

5. FC layer에 한 번씩 더 넣고 SVM을 통해 해당 벡터에 객체의 유무(classification) 진행

6. 추가적으로, Boundary Boxes Regressor 진행해서 bounding box의 크기를 알맞게 조정(객체 위치에 있는 곳으로)한 후, non maximum suppression을 통해 최종 bounding box를 선별!

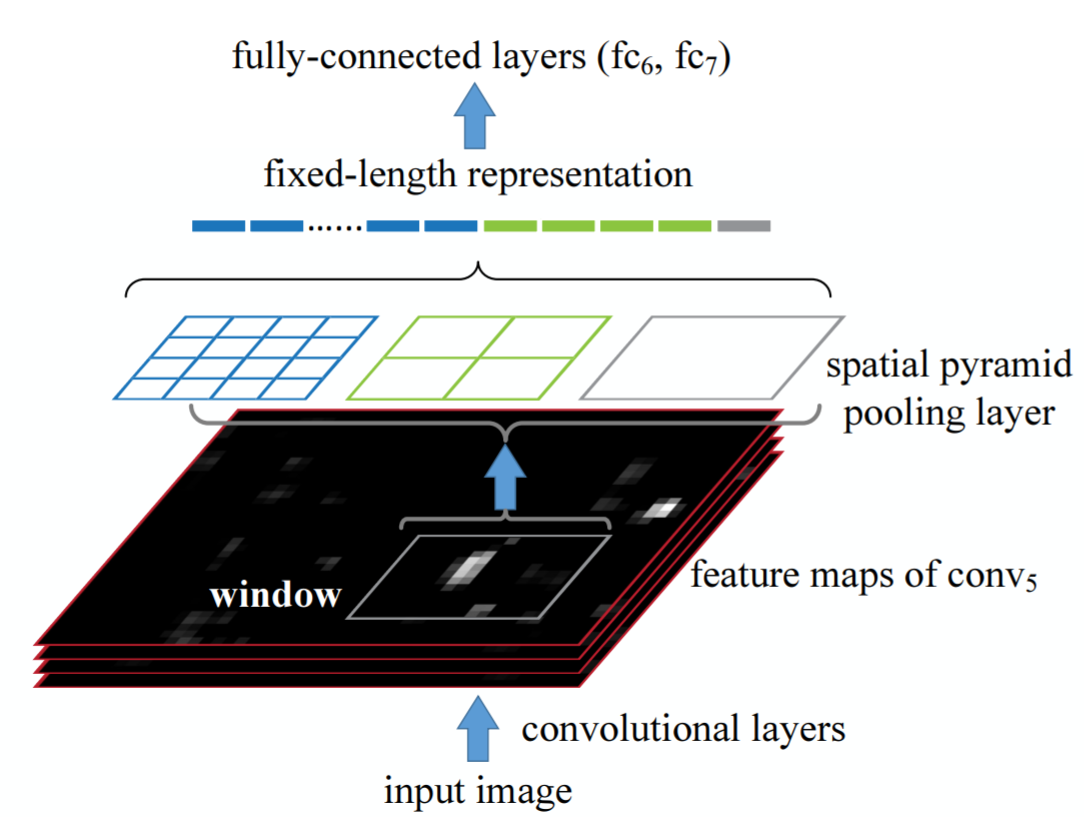

3. Spatial Pyramid Pooling Layer

• 앞에서 selective search를 통해서 추출한 영역인 ROI (window) (max 2000개)를 활용함

• 이후, 한 영역에 대해서 사진을 4*4, 2*2, 1*1로 분할함.

• 그다음 1차원 벡터 (1줄로 붙여버림)로 만들어서 고정크기의 벡터로 만듬.

• 총 최대 2000개의 1차원 벡터가 나오는 것을 확인할 수 있음

• 얘네들을 FC layer에 넣어서 가중치 곱해서 값 추출

4. SVM

• 객체가 있는지 없는 지를 분류해주는 classification

• FC안에 관련 정보가 들어있을 것임 ( 해당 위치 정보 같은 )

• SVM을 활용해서 해당 fc를 통해 뽑은 정보에 객체가 있나 없나를 분류

5. Boundary Boxes Regressor

• 실제 위치와 예측한 box 위치 간의 차이를 좁혀주는 역할

• 즉, predicted box가 ground truth box와 유사하도록 학습 시킴

• G: 학습 데이터에서 가져온 이미지

6. Outro

• R-CNN의 경우, 2000개를 뽑고 적정 크기 (227x227)로 warping 해줬음(projection) → 이게 바로 문제점!

• 그래서 SPPNet의 경우, 크기 조정을 하지 않는다



• R-CNN과 달리 하나의 이미지가 통째로 들어감 ⇒ 속도 빠름

• back propagation이 안됨 (가중치는 FC)에만 존재함
  • fine tuning 시에 spp를 거치기 이전의 conv 레이어들을 학습시키지 못함. fc layer만 학습시킬 수 o

• end-to-end 가 아님 ( 입력에서 출력으로 한번에 연결이 안된다는 뜻) 사실 잘 모르겟음
